Podwodny przewód komunikacyjny CDUR-05 14 żyłowy

Przewód podwodny Novasub 3w1 Komunikacja/Kamera/Oświetlenie

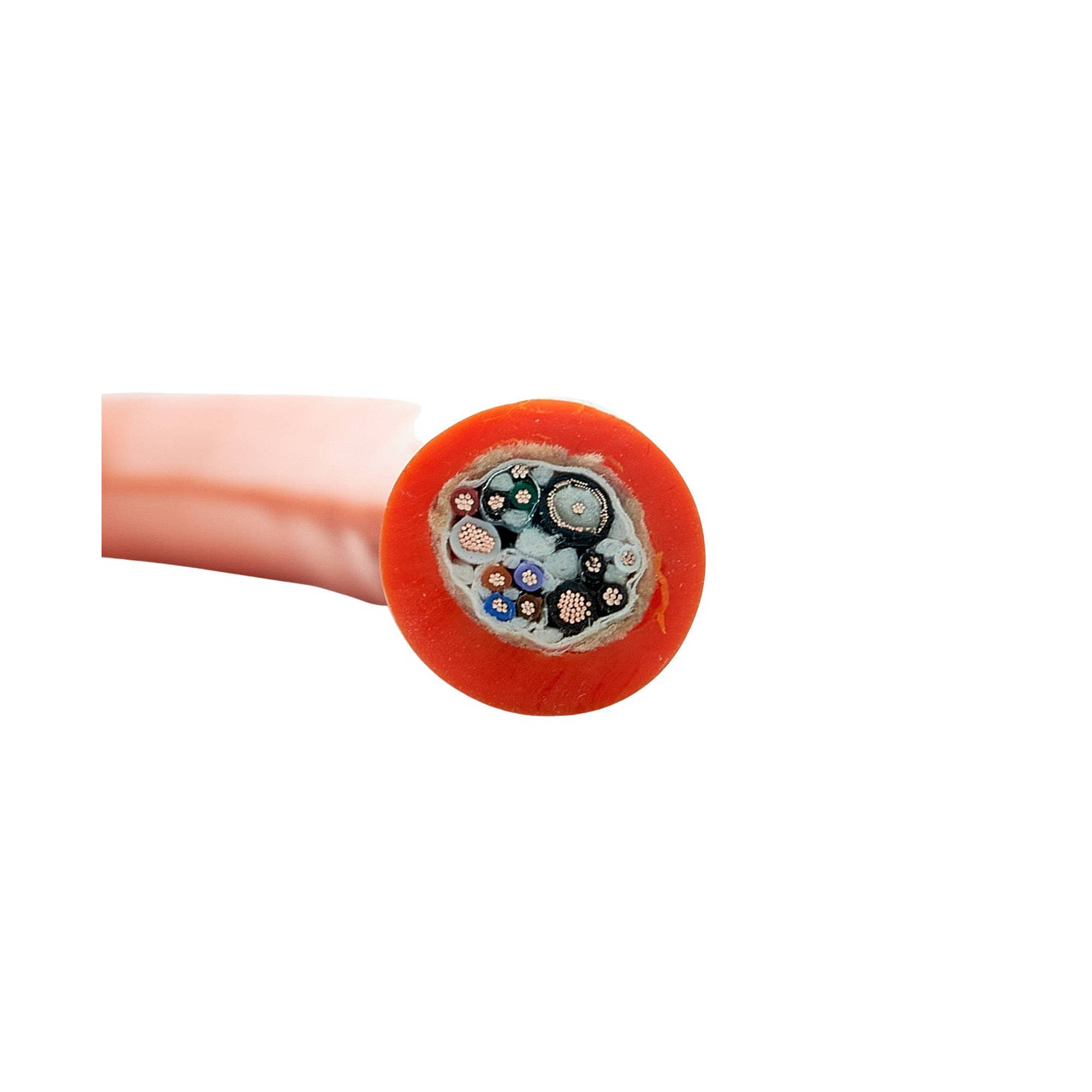

Przewód CDUR05 to uniwersalny wzmocniony podwodny kabel wideo/danych. Kabel jest używany głównie jako kabel skręcony na pępowinie lub luzem do niezależnych działań. Przewód jest mechanicznie wzmocniony oplotem z włókien Vectran i arkuszem powlekanym PUR. Daje to wytrzymałość na zerwanie 1000 kg i max. udźwig 250 kg. CDUR05 jest dodatkowo wyposażony w rdzeń COAX.

Dostępne są długości do 1000 m.

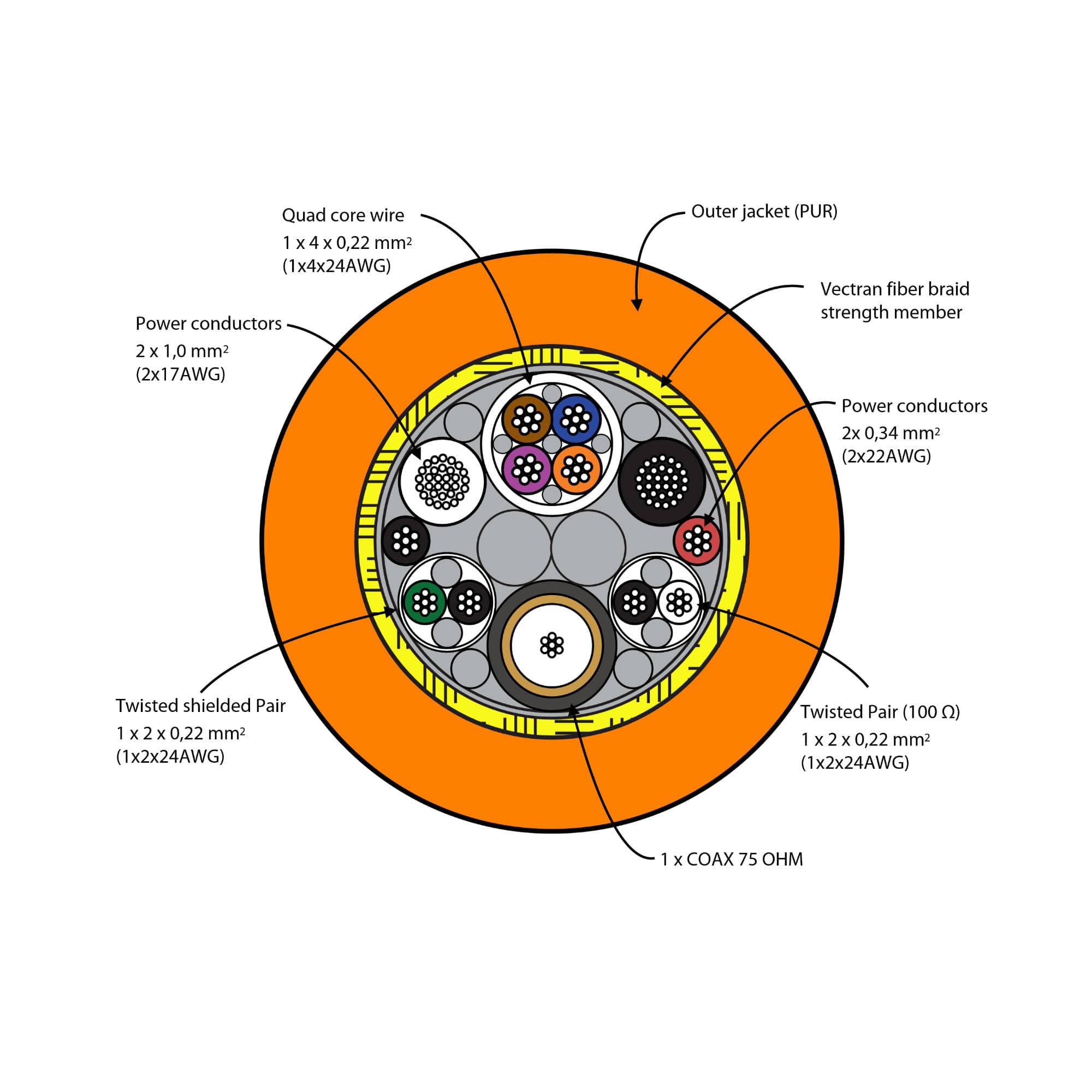

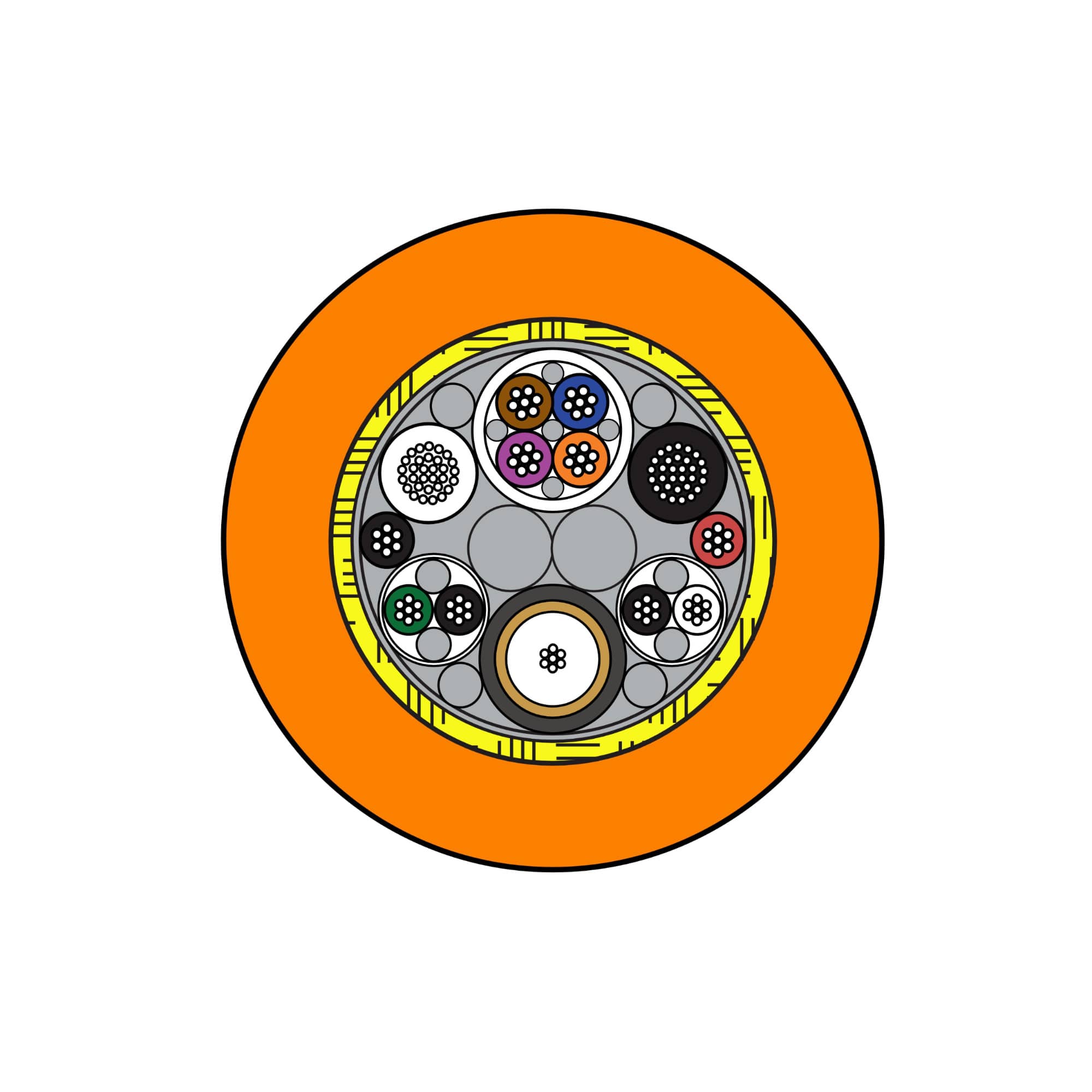

Specyfikacja

• 2 x 1,0 mm² (2 x 17 AWG) Przewody zasilające
• 2 x 0,34 mm² (4 x 22 AWG) Przewody zasilające
• 1x 2 x 0,22 mm² (2 x 24 AWG) Skrętka ekranowana
• 1x 2 x 0,22 mm² (2 x 24 AWG) Skrętka (100 Ω)
• 1x 4 x 0,22 mm² (4 x 24 AWG) Quad Core
• 1x COAX (75 Ω)
• Element wzmacniający: Oplot z włókna Vectran
• Płaszcz zewnętrzny: Pomarańczowy poliuretan (2,2 mm)
• Średnica zewnętrzna: Ø12,5 mm
• Opór elektryczny przewodów 24 AWG: < 88,67 om/km @ 20°C
• Przewody o oporności elektrycznej 22 AWG: < 56,75 om/km @ 20°C
• Przewody o oporności elektrycznej 17 AWG: < 20,95 om/km @ 20°C
• Impedancja nominalna kabla koncentrycznego: 75 Ω
• Napięcie robocze: 250 V (17 i 22 AWG) i 300 V (24 AWG)
• Masa w powietrzu: 157 kg/km
• Masa w wodzie słodkiej: 34 kg/km
• Masa w wodzie morskiej: 31 kg/km
• Wytrzymałość na zerwanie: 1000 kg
• Obciążenie robocze maks.: 250 kg
• Statyczny promień gięcia min.: 65 mm
• Dynamiczny promień gięcia min.: 130 mm
• Temperatura pracy: -30°C - +80°C
• Dostępna długość do 1000 m
